复合材料失效分析的方法解析

2021-06-03 11:25

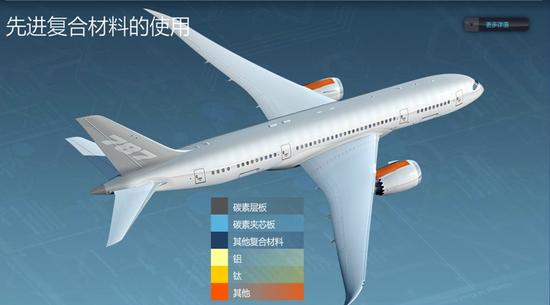

  随着生产和科学技术的发展,越来越多的复合材料广泛应用于我们的生活。因为复合材料热稳定性好、比强度/比刚度高、抗疲劳性能好等诸多优点,故 其广泛应用于航空航天、汽车工业、制造业及医学等领域,而技术的全新要求和产品的高要求化,但客户对高要求产品及工艺理解不一,于是复合材料断裂、开裂、 爆板分层、腐蚀等之类失效频繁出现,常引起供应商与用户间的责任纠纷,所以导致了严重的经济损失。目前进而越来越多的企业、单位对于复合材料失效分析有了一个全面的认识,因为通过失效分析手段,可以查找产品失效的根本原因及机理,从而提高产品质量、工艺改进及责任仲裁等方面。



复合材料失效分析



  复合材料失效分析适用企业

  复合材料生产厂商:通过失效分析,查找产品失效产生可能原因的设计、生产、工艺、储存、运输等阶段,深究产品失效机理,为提升产品良率及优化生产工艺方面提供理论依据。

  经销商或代理商:及时为其来料品质进行有效管控,为产品品质责任进行公正界定提供依据。

  整机用户:跟进并对产品工艺及可靠性提供改进意见,提升产品良率及核心竞争力。

  复合材料失效分析目标

  1)通过失效分析可及时让生产商及经销商等了解产品状况,并对其产品失效提供有效预防政策;

  2)提供产品及工艺改进意见,提升产品良率及产品竞争力;

  3)明确引起复合材料产品失效的责任方,为司法仲裁提供依据。

  复合材料常见失效模式

  分层、开裂、腐蚀、起泡、涂/镀层脱落、变色失效等

  PCB界面分层失效

  FPC开路失效

  PCB界面失效

  FPC开路失效



复合材料失效分析



  复合材料常用失效分析方法

  1、无损检测:

  X-Ray透视检查

  三维CT检查

  C-SAM检查

  2、材料成分分析方面:

  傅立叶变换显微红外光谱分析(FTIR)

  显微共焦拉曼光谱仪(Raman)

  扫描电镜及能谱分析(SEM/EDS)

  X射线荧光光谱分析(XRF)

  气相色谱-质谱联用仪(GC-MS)

  裂解气相色谱-质谱联用(PGC-MS)

  核磁共振分析(NMR)

  俄歇电子能谱分析(AES)

  X射线光电子能谱分析(XPS)

  X射线衍射仪(XRD)

  飞行时间二次离子质谱分析(TOF-SIMS)

  3、材料热分析方面:

  差示扫描量热法(DSC)

  热重分析(TGA)

  热机械分析(TMA)

  动态热机械分析(DMA)

  4、材料电性能方面:

  击穿电压、耐电压、介电常数、电迁移等。

  5、破坏性试验方面:

  染色及渗透检测

  6、切片分析:

  金相切片、聚焦离子束(FIB)制样、离子研磨(CP)制样。

  7、材料物理性能测试:拉伸强度、弯曲强度等

  8、失效复现/验证
