冲击试验的原理以及相关概念

2021-04-19 11:56

  冲击试验是利用能量守恒原理,将具有一定形状和尺寸的带有V型或U型缺口的试样,在冲击载荷作用下冲断,以测定其吸收能量的一种试验方法。冲击试验对材料的缺陷很敏感,能灵敏地反映出材料的宏观缺陷、显微组织的微小变化和材料质量。

  材料抵抗冲击载荷的能力称为材料的冲击性能。冲击载荷是指以较高的速度施加到零件上的载荷,当零件在承受冲击载荷时,瞬间冲击所引起的应力和变形比静载荷时要大的多。

  冲击载荷和静载荷的区别在于加载速率不同。加载速率是指载荷施加于试样或机件的速率,用单位时间内应力增加的数值表示。用形变速率(又分为绝对形变速率和相对形变速率)间接反映加载速率的变化。

  工程中,还有许多机件是快速加载即冲击载荷及低温条件下工作的,如:汽车在凸凹不平的道路上行驶、飞机的起飞和降落、材料的压力加工等,其性能将与常温、静载的不同。



冲击试验



  相关概念

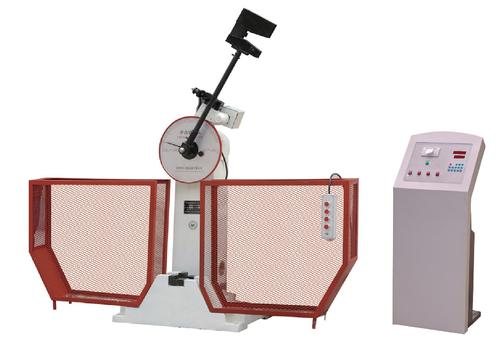

  夏比冲击试验:用规定高度的摆锤对处于简支梁状态的缺口试样进行一次性冲击,并测量试样折断时的吸收能量的试验。V形缺口由于应力集中较大,应力分布对缺口附近体积塑性变形的限制较大而使塑性变形更难进行。

  不稳定裂纹扩展起始力:力-位移曲线急剧下降开始时的力。

  不稳定裂纹扩展终止力:力-位移曲线继续下降终止时的力。

  冲击试样断口:冲击试样冲断口的断裂表面及临近表面的区域。其宏观外貌一般呈晶状,纤维状或混合状。



冲击试验



  晶状断面:断裂表面一般呈现金属光泽的晶状颗粒,无明显塑性变形的齐平断面。

  纤维状断面:断口中纤维区的总面积与缺口下方原始截面面积的百分比。

  侧膨胀值:断裂试样缺口侧面每侧宽度较大增加量之和。
