电子设备CS传导抗扰度检测如何办理?

2021-05-13 15:04

  CS传导抗扰度试验,是指电子设备在工作环境中受到来自除自生以外的电磁干扰,是电子设备做EMC测试不可缺少的一个重要环节。那么,CS传导抗扰度检测要怎么办理呢?下面我们就一起来看看。

  电子设备CS传导抗扰度检测办理标准

  主要测试设备有:PC机(软件控制)、信号发生器、功放机、功率计(前/后端),6dB衰减器,形成50欧姆阻抗。CDN(M2/3)CDN(M1)100欧姆阻抗、给EUT供电、注入骚扰信号

  测试范围;150KHz~~80MHz判据;根据产品要求,通常为A判据。

  根据不同产品有:钳入法、直接注入法、电流法测试

  依据标准:

  IEC 61000-4-6/GB T 17626.6:射频场感应的传导骚扰抗扰度试验

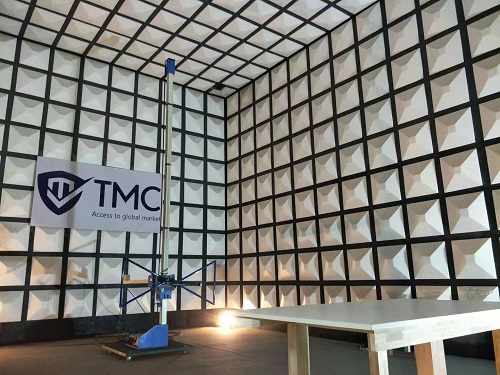

CS传导抗扰度检测



  电子设备CS传导抗扰度检测办理方式

  对于低频(150kHz-80MHz/230MHz)的射频信号,由于其波长比EUT尺寸要长得多,EUT的互连电缆(包括电源线和信号线)比EUT本身更容易成为天线而接收电磁场,因此射频抗扰度试验的低频部分,采用传导测试量方式,更直接。射频传导抗扰度测试使用的信号和IEC 61000-4-3完全相同,只是频率范围不同。

  CDN直接容性耦合注入:适合于电源线(使用M型CDN)以及常用电缆(例如非屏蔽非平衡线AF2,AF3,AF4,AF5,AF8;屏蔽电缆S1,S1/75,S2,S4,RJ45S,S9,S15,S25,S37,S50;非屏蔽平衡线T2,T4,T8,RJ11,RJ45等)。

  电磁钳注入:如果无法使用CDN,可以使用EM-钳(电磁钳)。电磁钳是一种高效宽带的夹钳式注入设备,常用于测试非屏蔽的多根电缆。

  电流钳注入:如果无法使用CDN,而且被测电缆的长度很短,就需要使用电流钳。

  直流注入法:通过100Ω电阻直接注入到同轴电缆的屏蔽层上。

  电子设备CS传导抗扰度检测办理所需资料

  1、电磁兼容认证申请书格式请参阅中国电磁兼容认证中心:申请材料>>;

  2、申请认证企业的《企业法人营业执照》或登记注册证明复印件;

  3、产品质量稳定并具备批量生产能力的证明材料;

  4、申请企业的质量手册;

  5、申请认证产品的生产过程概况一式两份;

  6、产品说明书;

  7、产品结构说明一式两份;

  8、产品电原理图及印刷电路板图;

  9、产品电磁兼容关键件一览表一式两份(加盖公章);

  10、需要时所要求提供的其它有关资料。

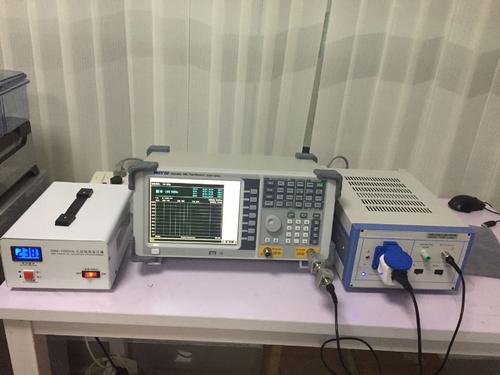

CS传导抗扰度检测



  电子设备CS传导抗扰度检测申请流程:

  1、项目申请——向迈科检测机构监管递检测申请。

  2、资料准备——根据检测要求,企业准备好相关的文件。

  3、产品测试——企业将待测样品寄到实验室进行测试。

  4、编制报告——迈科检测认证工程师根据合格的检测数据,编写报告。

  5、递交审核——迈科检测工程师将完整的报告进行审核。

  6、签发证书——审核无误后,出具证书。

  电子设备CS传导抗扰度检测报告有效期多久?

  一般是3年有效期,当然还需看具体产品而定。
