汽车线束电流循环测试怎么做?

2021-03-08 17:29

  什么是电流循环测试?

  电流循环试验是一种加速老化试验,通过施加标准的电流电压和负载时间,进行连续或间断(循环通电)通电测试,从而检测负载模式下的温度变化是否满足标准。

  汽车线束电流循环测试要求

  1. 循环次数:至少50000次;

  2. 测试时长:35天。

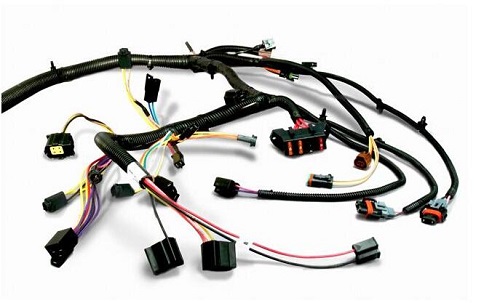

汽车线束电流循环测试



  汽车线束电流循环测试方法

  1. 准备10只线束端子样品1要求用公差范围的导线压接线束端子;

  2. 将毫伏表表笔放在T1和T2点,仪器测试笔的线不能大于0.22mm2(24AWG);

  3. 按照要求连接器和/或线束端子插拔循环进行预处理;

  4. 测量和记录150mm长导线的电压降;

  5. 电源有时间控制器(自动控制开关的功能)。电源设置为45min时间处于“打开”状态,15min时间处于“关闭”状态(每个循环中通电45± 2min,断电15± 2min。),时间记录器连接到测电压降处和热电偶处(若需要);

  6. 将试验样品放在23℃(室温)。将温度计(测量环境温度)放在与试验样品同一平面上。温度计与最近的样品距离为30cm~60cm;

  7. 打开电源,数显万用表和数据记录器,使电路通该线束端子的最大电流(在最大电流能力试验中确定的值);

  8. 在第1次“打开”循环30min后,测量和记录电压降和温升数值;

  9. 在200h电流循环试验中至少每一天进行1次电压降和温升测量,时间是在1次循环30min后进行。在200h电流循环的最后1次循环中,“打开”循环30min后要进行电压降测量(电路通该线束端子的最大电流);

  10. 对于每组数据要记录总连接电阻。总连接电阻=[T1和T2之间的电压降(步骤h)-导线电压降(步骤d)]÷试验电流;

  11. 允许样品在室温下冷却,然后记录电压降(按电压降试验)。

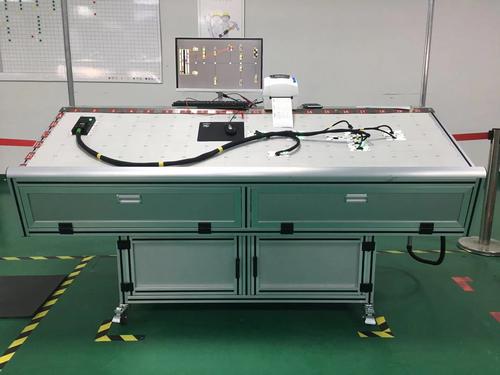

汽车线束电流循环测试



  汽车线束电流循环测试报告办理流程

  1. 业务咨询:申请人提供产品资料、图片及测试要求给我司;

  2. 工程报价:根据申请人提供的资料,工程师作出评估,并向申请方口头报价;

  3. 提供资料:申请方接受口头报价后,测试样品提交到我司;

  4. 支付款项:收到样品后向申请方发出书面报价,申请方根据书面报价安排付款;

  5. 样品测试:依照所适用的标准进行产品测试;

  6. 出具报告:测试完成实验室出具第三方测试报告,结案。
