做振动试验之前要了解哪些?

2020-12-30 14:42

  振动测试的原理是模拟一系列振动情况,检测产品在使用周期中,能否能经受运输或运用过程的振动环境的考验,也可以确定产品设计和功能的规定标准。振动测试的意义在于评估产品的可靠性以及用作在研发阶段改良产品的依据。

  1. 需要知道产品的重量和尺寸以便选择适合的振动试验设备,若产品尺寸比较大,重量比较重还需要做一个专门固定样品的夹具,每个实验室都有自身台面的尺寸图,按照图纸设计一个任意形状的夹具。要注意的是夹具的材质必须是刚性的,如槽钢,航空铝材都可以。

  2. 振动试验检测的依据/检测标准/自定义试验条件,现行常见的振动试验标准有:GB 2423,GJB 150A,GJB 360,GJB 548,GJB 4,GJB 367A,GB 25119 / IEC 61373 / GB 21563,GB 6587,GB 11287,GB 16806,QC 413,ISO 16750,GB 4857等。

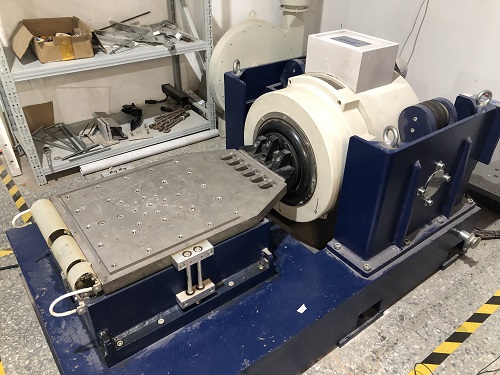

振动测试



  正弦振动标准主要包括:

  GB/T2423.10-2008 电工电子产品环境试验第2部分: 试验方法 试验Fc: 振动(正弦)

  IEC60068-2-6-2007 基本环境试验规程.第2部分:试验.第6节:试验Fc:振动(正弦波)

  ISO8318:2000 包装.满装的运输包装和单元货物.采用可变频的正弦振动试验

  GB/T4857.10-2005 包装 运输包装件基本试验第10部分:正弦变频振动试验方法

  随机振动标准主要包括:

  GB/T2423.56-2006 电工电子产品环境试验第2部分:试验方法 试验Fh:宽带随机振动(数字控制)和导则

  IEC60068-2-64-2008 基本环境试验规程.第2-64部分:试验.试验Fh:振动、宽带随机抽样

  ASTMD4728-2006 海运集装箱随机振动检测的标准试验方法

  GB/T4857.23-2003 包装 运输包装件随机振动试验方法

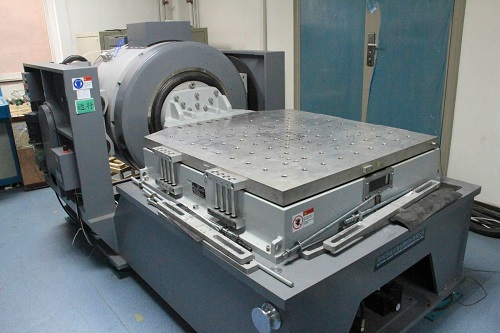

振动测试



  3. 确定具体的振动试验条件,选择有的标准具体试验条件就已知了,有的标准需要根据自身产品的使用环境进行选择;

  4. 一般情况下振动试验的方向是三个方向,也有只需要做水平方向或只做垂直方向的;

  5. 振动试验属于机械破坏性试验,大多数情况下是不需要在通电状态下做的,而有的振动试验专门有功能性试验就需要振动试验过程中一直带电振动,如GJB150A-2009螺旋桨式飞机振动和GB21563中的功能性振动试验都是需要带电试验的。

  6. 作为申请商必须要知道振动测试完成后如何判断,通常情况下只判断样品外观构造无损坏,螺钉无脱落等;若样品振动测试过程中和测试后通电无异常还可以写上产品上电能正常工作。
