迈科检测带你了解振动试验

2021-05-08 16:14

  1.振动试验概述

  振动试验是指评定产品在预期的使用环境中抗振能力而对受振动的实物或模型进行的试验,通过模拟产品在运输、安装及使用环境下所遭遇到的各种振动环境影响,用来确定产品是否能承受各种环境振动的能力。振动对产品常见的影响有:

  a.结构损坏,如结构变形、产品裂纹或断裂;

  b.产品功能失效或性能超差,如接触不良、继电器误动作等,这种破坏不属于永久性破坏,因为一旦振动减小或停止,工作就能恢复正常;

  c.工艺性破坏,如螺钉或连接件松动、脱焊等。

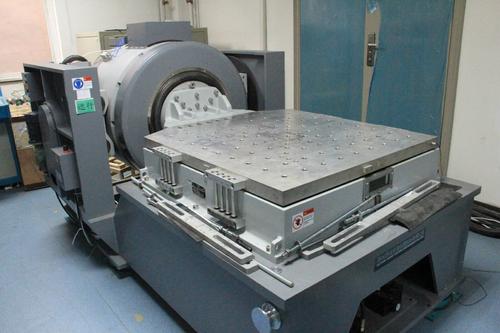

振动试验



  2.振动试验分类

  根据施加的振动载荷的类型,把振动试验分为正弦振动试验和随机振动试验两种。

  a.正弦振动,是实验室中经常采用的试验方法。以模拟旋转、脉动、震荡(在船舶、飞机、车辆、空间飞行器上所出现的)所产生的振动以及产品结构共振频率分析和共振点驻留验证为主,又分为扫频振动和定频振动两种,其严苛程度取决于频率范围、振幅值、试验持续时间。

  b.随机振动,则以模拟产品整体性结构耐震强度评估以及在包装状态下的运送环境,其严苛程度取决于频率范围、GRMS、试验持续时间和轴向。



振动试验



  3.随机振动与正弦振动的区别

  许多人希望找到随机振动和正弦振动之间的关系,甚至期望发现二者之间等效的换算方法,但恐怕会是徒劳的,它们之间存在着本质的区别,没有等效关系可言。总结来说,随机振动与正弦振动的主要区别包括:

  a.随机振动是一种不确定的振动,它是以加速度谱密度(即功率谱密度PSD)来表示的,而正弦振动不同,它是一种确定周期和频率的振动,用加速度和频率表示。

  b.正弦振动和随机振动的特征是基于两种数学理论。为比较给定的随机振动和正弦振动对样品产生的环境效果,应详细了解样品的动态响应,通常的等效关系是不可行的。

  c.正弦振动的峰值加速度和随机振动的均方根加速度唯一相似之处是量纲,典型的量纲是标准的重力加速度单位g,正弦加速度峰值是在一个频率上的最大加速度,而随机振动的均方根加速度是功率谱密度曲线下的面积的平方根,它们是不同的,更不是等效的。

  d.随机振动试验在大多数情况下更代表实际环境,所有频率成分同时激励而且各个频率的输入振幅是随机变化的。一般来说,正弦振动试验适合于产品的最初分析阶段,而随机振动适用于产品的最终检验。
