问: 耐候性是涂料性能之一，而哪些涂料品种更看重这一性能?

　　答：涂膜涂覆在物体表面，起到保护和装饰的作用，涂膜抵抗阳光、空气、水(酸雨)、微生物等环境破坏作用而保持原性能的能力，称为涂膜的耐候性。由于涂膜在使用过程中随着时间的推移，不可避免地会受到内在因素及外部环境因素的相互作用而出现变色、失光、粉化、开裂、生锈、剥落、斑点，沾污等一些不可逆的破坏现象。故对涂料的质量而言，除了应考察其外观、物理、化学、机械性能外，更为重要的应考察它的使用寿命，即涂膜本身的耐久性。而对涂膜进行耐候性试验及试验后的综合评定，既可以客观地考察涂膜的各种综合技术性能优劣，又可以评估它的真正使用价值，显然是十分重要和必要的。

　　实际使用中暴露在户外的涂膜理论上均需要考察耐候性，例如：汽车涂料、外墙建筑涂料、交通桥梁涂料、工程机械涂料、卷材涂料等。

　　问: 耐候性主要考察哪些性能?评价方法由哪些?

　　答：耐候性主要检查项目有：变色、失光、粉化、起泡、生锈、开裂、剥落、斑点、泛金、沾污、长霉等。评定可参照相关产品标准的要求进行，也可以按GB/T1766-2008《色漆和清漆 涂层耐老化的评级方法》中的规定进行。样板的评级分单项评级和综合评定两种，综合评定又分装饰性漆和保护性漆两种方法，根据样板破坏的程度可评出：优、良、中、可、差、劣6个级别。

　　试验后评定方法比较多，包括国家标准、国际标准、美国标准等，目前常用到的有：

　　(1)国家标准：《色漆和清漆 涂层老化的评级方法》(GB/T 1766-2008);ISO 4628系列《色漆和清漆 漆膜老化的评定 缺陷程度, 量值和大小及外观均匀变化程度的规定》;(2)美国标准：《评定涂漆钢表面锈蚀程度的试验方法》(ASTM D 610-2008);《涂料起泡程度评价的标准试验方法》(ASTM D 714-2002(2009);《涂装了色漆或涂料的试样经受腐蚀环境后的评定》(ASTM D1654-2008)。

　　以上评级方法是用在环境试验中及试验结束后需要对涂层表观性能进行评价。另外如前所述，在环境试验前及结束后对涂层的力学性能进行试验，如冲击、硬度、附着力等，然后将前后的数据进行比较，考察涂层对于特定环境的耐受能力，按需要进行的试验参照标准规定进行。

　　问: 从技术和经济角度看，为什么需要人工加速老化试验?需求情况如何?

　　答：自然暴露试验有一定的局限性，自然暴露试验中的环境因素是自然的，它们一般是不受人工控制的。如果环境试验的目的是要找到影响产品性能的确切环境因素，若想通过操纵试验条件的方法达到此目的，如人为地提高环境温度、湿度，则基本不能实现。相对于人工模拟环境试验，自然气候曝露试验虽然可以真实反映某地区、某时间段环境对产品的破坏程度,但它会受到试验条件中诸多不确定因素的变化而影响试验结果。

　　一般来讲，自然气候曝露的影响总是随曝露地点的自然环境(地域、国度、气象、季节)的差异而变化。另外，涂料产品的自然气候曝露试验的周期都较长(以年的倍数计)。出于经济、竞争及缩短天然老化试验周期的需求，许多产品标准中均选用了人工气候老化试验来考查产品的耐候性能。

　　问: 加速老化试验结果与自然暴露的关联性如何?

　　答：加速性与相关性是一对矛盾,加速性好,则相关性差。没有任何一种实验室曝露试验能完全模拟户外实际条件下的曝露。

　　虽然人们对加速老化试验与自然暴晒试验的相关性很感兴趣，并希望得到以下简单的对应关系：X小时(或兆焦)加速老化试验=Y月(或年)的自然暴晒试验，从而获得一个加速因子。但这是不现实的，通常也是无效的。

　　加速因子局限性很大，没有普遍意义，原因如下：

　　(1)基于人造灯光源和太阳光的辐照量相等得到的加速因子，未考虑温度、湿度等其他因素对材料的影响，也未考虑材料的性能变化;

　　(2)加速因子依赖于材料，不同的材料或不同的配方的同种材料获得的加速因子会有很大的差异;

　　(3)加速因子与考察的性能有关;

　　(4)影响自然暴晒及加速老化速率的可变因素也会很大程度地影响计算出的加速因子。


　　问: 老化试验方法及测试手段上是否有标准可循?还有哪些缺陷?

　　答：漆膜老化试验的方法应用最多的有自然曝露试验和人工气候老化试验。

　　自然曝露试验常用标准如下：

　　GB/T 9276-1996涂层自然气候曝露试验方法;

　　ISO 2810：2004 色漆和清漆 涂层自然老化 曝露及评定。

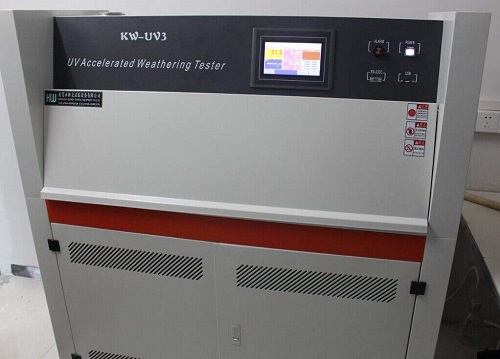

　　人工老化试验常用标准如下：

　　GB/T 1865-2009 色漆和清漆 人工气候老化和人工辐射曝露(滤过的氙弧辐射);

　　GB/T 23987-2009 色漆和清漆 涂层的人工气候老化曝露 曝露于荧光紫外线和水;

　　GB/T 14522-2008 机械工业产品用塑料、涂料、橡胶材料 人工气候老化试验方法 荧光紫外灯;

　　GB/T 16422.2-2014 塑料 实验室光源暴露方法 第2部分：氙弧灯;

　　ISO 4892-3:2006《塑料 实验室光源暴露方法 ——第三部：荧光UV灯》;

　　ISO 16474.2:2013 色漆和清漆 人工气候老化和人工辐射曝露 滤过的氙弧辐射;

　　ISO 16474-3:2013 色漆和清漆 实验室光源暴露方法 第3部分：荧光紫外灯;

　　ASTM G154-2006 非金属材料暴露用紫外荧光设备的操作;

　　ASTM G155 非金属材料在氙灯试验箱中的试验方法;

　　ASTM G 152.153 非金属材料的开放式和封闭式碳弧灯老化试验方法;

　　SAE J1960 汽车用外部材料氙灯暴露试验;

　　SAE J1885 汽车用内部材料氙灯暴露试验;

　　DIN 75220 太阳模拟设备中汽车组件的老化(金属卤素灯)。
