可靠性试验之“机械环境试验”

2021-08-03 15:46

  机械环境试验主要包括振动试验、冲击试验、碰撞试验、跌落试验、RCA纸带摩擦试验、酒精/橡皮/铅笔摩擦试验、接触电阻试验、绝缘电阻试验、耐电压试验、划格试验、插拔力试验、耐久性试验、线材摇摆试验等,其中常见的是前三种,本文就针对前三种进行简单介绍,其他可参见相关标准进行。

  1、冲击试验

  设备应能适应在使用和运输过程中可能经受的各种非重复性冲击。采用GB/T 2423.5-1995中规定的冲击试验方法进行检验。

  实际测试中,参考GB/T 2423.5-1995表A1中对不同场合所采用的脉冲波形和严酷等级的示例,可以参考下表中所列的严酷等级和脉冲波形测试条件。

  如上表所示,脉冲波形可以选择后峰锯齿、半正弦和梯形脉冲中的任何一种,但要满足严酷等级中规定的峰值加速度和脉冲持续时间要求。

  在试验期间,产品应按正常安装方法安装到冲击试验机的台面上或夹具上,对样品六个方向的每一个方向连续施加三次冲击,即共18次。

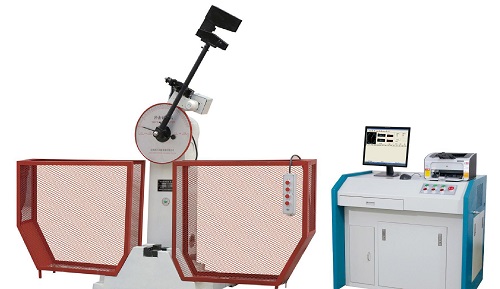

机械环境试验



  2、碰撞试验

  碰撞试验采用GB/T 2423.6-1995中规定的碰撞试验方法进行检验。实际测试中,根据GB/T2423.6-1995表A1中对不同场合所采用碰撞试验严酷等级的示例,可以参考下表所列的严酷等级、脉冲波形等测试条件,并在碰撞测试前后对样品进行初始测试和最后测试。

  如上表,在碰撞试验中所采用的脉冲波形为半正弦脉冲波形,按照上表所示的严酷等级和碰撞次数进行试验。

  在试验期间,样品应按正常安装方法安装到冲击试验机的台面上或夹具上,对样品的三个互相垂直轴线的每一个方向上施加1000次冲击。

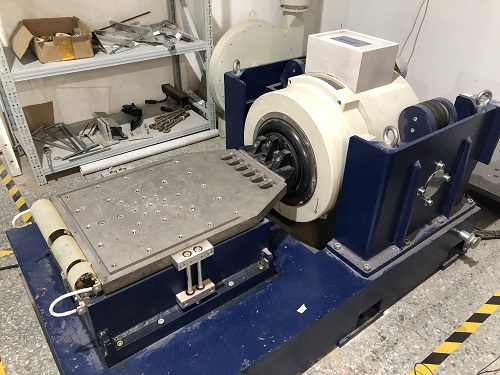

机械环境试验



  3、振动试验

  设备应能适应在使用和运输期间可能经受的振动,采用采用GB/T 2423.10 -2008规定的正弦振动试验方法进行检验。

  实际测试中,参考GB/T 2423.10-2008附录C中对于设备应用的严酷等级示例,采用下表中所示的严酷等级,对样品使用扫描耐久试验进行测试。

  如上表所示,加速度为10 m/s2,扫频范围为10~150Hz,样品应在三个互相垂直的轴上依次经受振动,每方向上的扫频循环数为20次,按照GB/T 2423.10-2008中的表A.1可以得到每方向上的振动时间为两小时三十分钟。
