冲击试验机工作原理和试验步骤

2021-07-13 14:07

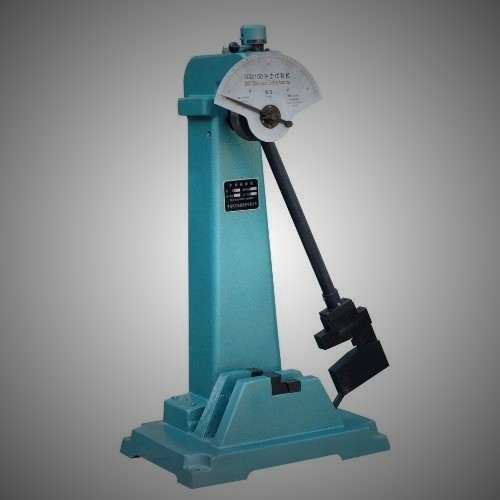

  冲击试验一般是确定军民用设备在经受外力冲撞或作用时产品的安全性、可靠性和有效性的一种试验方法。冲击试验分成三种:1、规定脉冲试验方法,采用正弦波进行试验;2、冲击谱试验方法;3、规定试验机试验方法。一般我们用来进行冲击试验的是冲击试验机。是指对试样施加冲击试验力,进行冲击试验的材料试验机。冲击试验机分为手动摆锤式冲击试验机,半自动冲击试验机,非金属冲击试验机等。它是一种能瞬时测定和记录材料在受冲击过程中的特性曲线的一种新型冲击试验机。通过更换摆锤和试样底座,可实现简支梁和悬臂梁两种形式的试验。它通过检测角位移信号送给计算机进行数据处理,精确度高。



冲击试验

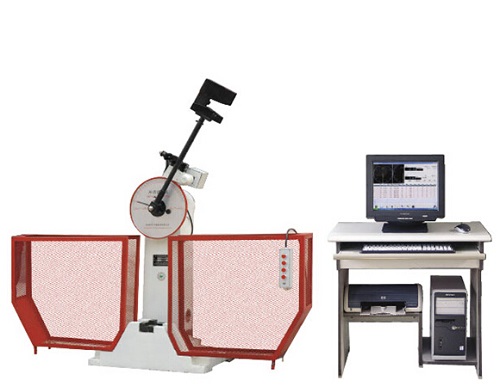

  冲击试验机的工作原理:冲击试验机被冲击的试样在受锤冲击的瞬间,分为手动摆锤式冲击试验机,半自动冲击试验机,非金属冲击试验机,数显半自动冲击试验机,微机控制冲击试验机。数显全自动冲击试验机通过高速负荷测量传感器产生信号,经高速放大器放大后,由A/D快速转换成数字信号送给计算机进行数据处理,同时通过检测角位移信号送给计算机进行数据处理,精确度高。加装高速角位移监控系统和力检测传感器和放大器,经计算机高速采样,数据处理,可显示N-T和J-T曲线,数据存盘,数据报告打印等,能瞬时测定和记录材料在受冲击过程中的特性曲线,通过更换摆锤和试样底座,可实现简支梁和悬臂梁两种形式的试验。



冲击试验



  冲击试验机试验步骤:

  1 取摆:按动取摆按钮,通过继电器和离合器、接触器的动作,摆锤扬至最高位置后,碰到微动开关,电机停转,其他电器线路复位,保险销伸出。

  2 退销:按动退销按钮,保险销退回。

  3 冲击:按动冲击按钮,电磁铁工作、实现落摆冲击。

  4 放摆:按下放摆按钮,试验工作结束,把摆放下来。

  5 读数:通过刻度盘的刻度读数,刻度都是事先标好的,越靠近零刻度每个刻度间的距离越大,越靠近最大刻度,刻度值之间的距离越小。

  我国的冲击试验,解放前几乎没有,解放以后全面学习苏联,直到1963年才出现第一个冲击试验标准GB229-1963,我们现在是用的最新的标准是GB/T229-2007《金属材料夏比摆锤试验方法》,这个标准也适用于美标和欧标。
