2021-07-02 10:37
橡胶及其制品在加工，贮存和使用过程中，由于受内外因素的综合作用而引起橡胶物理化学性质和机械性能的逐步变坏，最后丧失使用价值，这种变化叫做橡胶老化。
表面上表现为龟裂、发粘、硬化、软化、粉化、变色、长霉等。
引起橡胶老化的因素有：
a)氧、氧在橡胶中同橡胶分子发生游离基链锁反应，分子链发生断裂或过度交联，引起橡胶性能的改变。氧化作用是橡胶老化的重要原因之一。
B)臭氧、臭氧的化学活性氧高得多，破坏性更大，它同样是使分子链发生断裂，但臭氧对橡胶的作用情况随橡胶变形与否而不同。当作用于变形的橡胶(主要是不饱和橡胶)时，出现与应力作用方向直的裂纹，即所谓“臭氧龟裂”;作用于变形的橡胶时，仅表面生成氧化膜而不龟裂。
C)热：提高温度可引起橡胶的热裂解或热交联。但热的基本作用还是活化作用。提高氧扩散速度和活化氧化反应，从而加速橡胶氧化反应速度，这是普遍存在的一种老化现象——热氧老化。

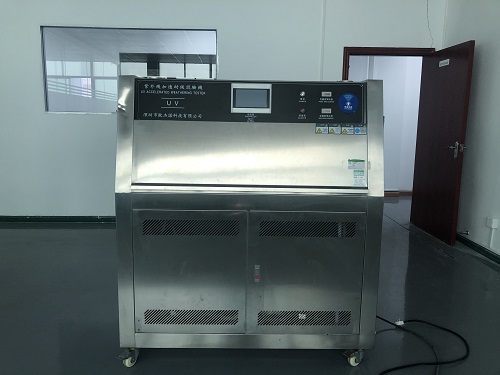

D)光：光波越短、能量越大。对橡胶起破坏作用的是能量较高的紫外线。紫外线除了能直接引起橡胶分子链的断裂和交联外，橡胶因吸收光能而产生游离基，引发并加速氧化链反应过程。经外线光起着加热的作用。光作用其所长另一特点(与热作用不同)是它主要在橡表面进生。含胶率高的试样，两面会出现网状裂纹，即所谓“光外层裂”。
E)机械应力：在机械应力反复作用下，会使橡胶分子链断裂生成游离荃，引发氧化链反应，形成力化学过程。机械断裂分子链和机械活化氧化过程。哪能个占优势，视其所处的条件而定。此外，在应力作用下容易引起臭氧龟裂。
F)水分：水分的作用有两个方面：橡胶在潮湿空气淋雨或浸泡在水中时，容易破坏，这是由于橡胶中的水溶性物质和清水荃团等成分被水抽提溶解。水解或吸收等原因引起的。特别是在水浸泡和大气曝露的交替作用下，会加速橡胶的破坏。但在某种情况下水分对橡胶则不起破坏作用，甚至有延缓老化的作用。
G)其它:对橡胶的作用因素还有化学介质、变价金属离子、高能辐射、电和生物等。

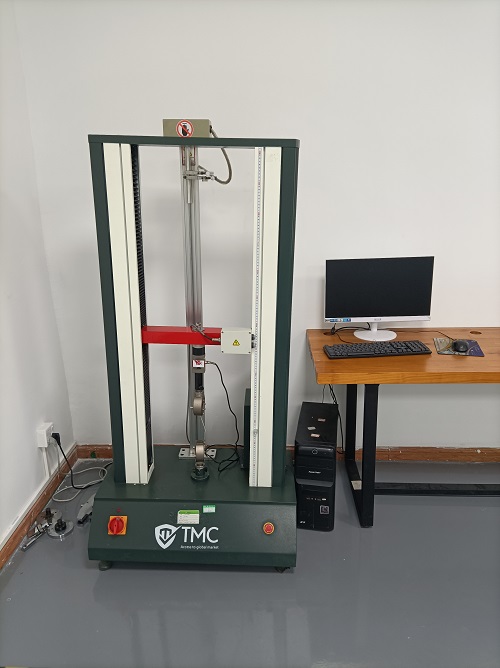

拉伸强度是表征制品能够抵抗拉伸破坏的极限能力。影响橡胶拉伸强度的主要因素有：大分子链的主价键、分子间力以及高分子链柔性。
(1) 分子间作用力大，如极性和刚性基团等;
(2) 分子量增大，范德华力增大，链段不易滑动，相当于分子间形成了物理交联点，因此随分子量增大，拉伸强度增高，到一定程度时达到平衡;
(3) 分子的微观结构，如顺式和反式结构的影响;
(4) 结晶和取向
(1) 交联密度：有一极大值。
(2) 交联键类型：随交联键能增加，拉伸强度减小;多硫键具有较高的拉伸强度，因为弱键在应力状态下能起到释放应力的作用，减轻应力集中的程度，使交联网能均匀地承受较大的应力。对于能产生结晶的NR等，交联弱键的早期断裂，还有利于主链的定向结晶。
大量的试验表明：粒径越小，比表面积越大，表面活性越大，结构性越高，补强的效果越好。同时随填料用量增加，有最大值，其大小受橡胶品种和填料类型的影响。
软化剂的加入会损失拉伸强度，且与软化剂与橡胶的相容性有关。
气候环境实验
机械环境实验
移动产品验证
