做温度冲击试验的一些注意事项

2021-06-21 15:27

  1、温度稳定

  有源试验样品中热容量最大的部件每小时温度变化不大于2℃时,则认为该试验样品达到了温度稳定。对于结构件和无源器件通常不做考虑温度稳定,以试验箱内腔温度稳定为准。

  2、温度保持时间

  每个循环中温度保持时间多长比较合适,这个没有一个明确的定义,需要根据每个不同的产品来制定适合的温度保持时间,否则可能会出现欠试验或者增加试验时间产生不必要的额外成本。

  那么温度保持时间定义的依据是什么呢?其实很简单,那就是多长时间后试验样品的温度在目标温度条件下稳定下来,即试验样品热容量最大的部件每小时温度变化不大于2度。笔记本电脑或者更小的产品一般30分钟可以完成温度稳定。如果希望实际测量可以使用热电偶来监控样品的温度变化,最终根据监控结果来制定适合的温度保持时间,一般低温的保持时间可能需要更久一些,建议以低温的温度稳定时间为准。

  3、温度冲击循环数量

  每个循环中温度保持时间多长比较合适,这个没有一个明确的定义,需要根据每个不同的产品来制定适合的温度保持时间,否则可能会出现欠试验或者增加试验时间产生不必要的额外成本。



温度冲击试验



  4、温度冲击和温度循环的区别

  有些温度循环设备可以达到甚至超过10度每分钟的温度变化率,按照上面的温度冲击的额定义是否可以同样认定为温度冲击?

  温度冲击的关键在于冲击,这是与温度循环最大的区别,而不在于温度变化率。温度循环是从某个温度逐渐变化到某个温度,中间的每个温度点都会经历。但是温度冲击则不同,它会突然跳过中间的某些温度点进行温度变化,这就要求温度冲击一定要在不同的温区进行变化,从这一点来上讲两箱式温度冲击箱更符合温度冲击试验的要求。

  5、温度转换时间

  高低温之间的温度转换时间不得长于温度保持时间的10%,温度转换时间越短越好。如果使用两台温度试验箱进行温度冲击试验,完成移动样品的时间必须低于30s。

  6、温度冲击循环次数

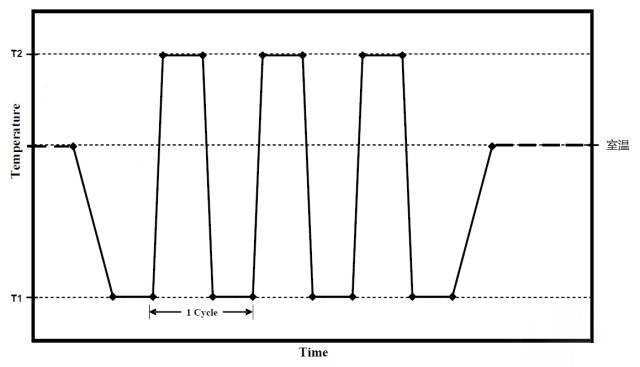

  对于温度冲击循环次数的定义是经历过从高温到低温各一次的温度冲击,再加上在高温和低温各经历过相应保持时间的试验,具体如下图。



温度冲击试验



  7、试验中断

  对于试验条件的中断时间在允许误差范围内的不记为一次中断(例如温度试验箱电力供应短时中断后恢复,但是温度试验箱内的环境温度未收影响)。如果试验条件的中断时间超过了误差允许范围,则需要继续恢复试验条件进行试验以保证试验中断前的时间和试验中断后恢复试验条件后的持续试验时间的总和满足试验要求。

  但是如果出现试验中断的,推荐此次试验做无效处理,此项试验需要完全重新执行,最终以重新执行的试验结果为准。

  8、试验产品的放置

  通常试验箱设备厂商所提供的多位金属不锈钢托架。试验的目的是为了模拟最终的实际使用环境,通常产品放置在金属架上或者热的良导体上的可能性较低,所以在试验时不推荐产品直接放置在托架上,通常需要另外准备导热较差的材料放置在托架上,而最终产品放置在导热较差的材料上进行试验。

  建议大家购买木板来放置在金属架上,产品最终放置在木板上进行试验。此处需要注意的是由于木板会受到反复的温度变化,所以需要购买变形小的木板,否则长期使用会发生严重变形而无法使用。另外木板的厚度建议200mm以上,且面积大于所放置的产品投影面积,产品实际放置时不得超出木板的区域。
