2021-04-13 14:58
1、参照相关产品标准规定
相关产品标准里已经对老化试验的时间作出了规定，我们只需查找到相关标准，按里面规定的时间执行就行了。许多国家标准、行业标准中都对此作出了规定。
2、根据已知的相关性推算
研究表明：通过颜色和变黄指数变化来评价ABS的颜色稳定性，人工加速老化与自然大气暴露有较好的相关性，加速倍率约为7。如果想了解某一 ABS材料户外使用一年后的颜色变化，采用相同的试验条件，可以参考该加速倍率，确定加速老化时间365x24/7=1251h。
长期以来，国内外就相关性间题展开了大量的研究，得出了许许多多的换算关系式。然而，由于高分子材料的多样性，加速老化试验设备及方法的不同，不同时间、地区气候的差异性导致了换算关系的复杂化。因此，在选择换算关系时，一定要注意得出该相关性的具体材料、老化设备、试验条件、性能评价指标等因素。

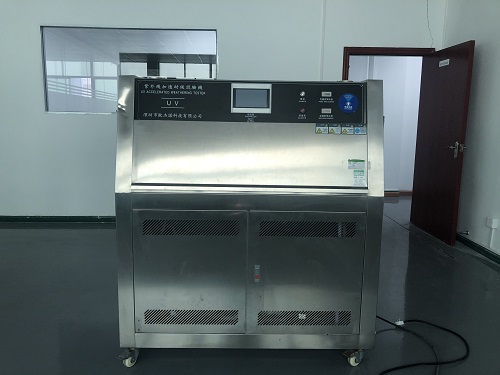

3、控制人工加速老化辐射总量与自然暴露辐射总量相当
对于某些既无相应标准规定，又无处参考相关性的产品，可以考虑其实际使用环境的辐射强度，控制人工加速老化辐射总量与自然暴露辐射总量相当。
举例：如何控制人工加速老化总辐射量
某一塑料制品使用于北京地区，期望控制人工加速老化总辐射量与户外暴露一年相当。

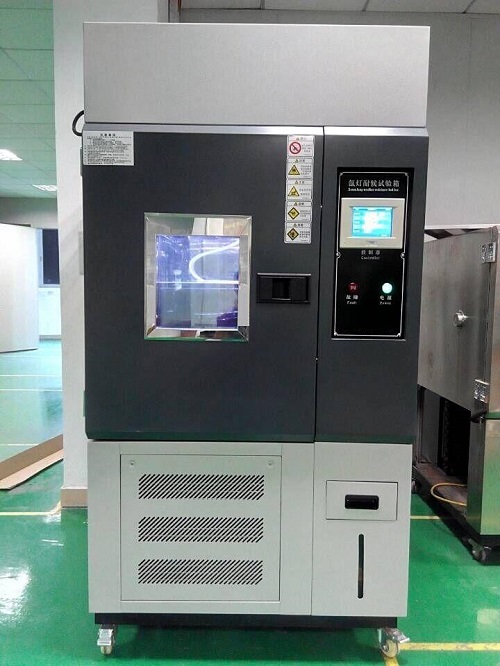

第一步：由于该产品为塑料制品，且使用于户外，选择采用 GB/T16422.2-1996《塑料实验室光源曝露试验方法第二部分：氙弧灯》中A法。
试验条件为：辐照强度0.50W/m2(340nm)，黑板温度65℃，箱体温度40℃，相对湿度50%，喷水时间/不喷水时间 18min/102min，连续光照;
第二步：北京地区一年辐射总量约为5609MJ/m2，依据对比人工光源与自然阳光辐射光谱分布的国际准则CIENo85-1989(GB/T16422.1-1996《塑料实验室光源曝露试验方法第一部分：氙弧灯》中引用);其中紫外区与可见区部分(300nm~800nm)占62.2%，即3489MJ/m2。
第三步：依据GB/T16422.2-1996
340nm辐照强度为0.50W/m2 时，红外区与可见区部分(300nm～800nm)辐照强度为550W/m2;可计算出辐照时间为3489X106/550=6.344X106s，即1762h。依此计算方法，加速倍率约为5。由于自然老化并不是简单的辐照强度的迭加，只有在确定阳光是引起材料。
气候环境实验
机械环境实验
移动产品验证
