第三方检测机构

第三方检测机构 第三方检测机构 服务热线:18026924799 服务查询 报告验证 服务号

臭氧老化试验的动态和静态试验

2021-03-30 11:02

  臭氧在大气中的含量很少却是橡胶龟裂的主要因素,臭氧老化箱就是模拟和强化大气中的臭氧环境,研究臭氧对橡胶的作用规律,快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法,进而采取有效的防老化措施,以提高橡胶制品的使用寿命。适用于非金属材料,有机材料(涂料、橡胶、塑料、油漆、颜料等)在臭氧条件下的老化试验。

  臭氧老化试验箱根据动态与静态拉伸试验分为两种款式,主要区别是内部夹具的不同,其中动态的可以满足静态试验,反之则不然。在选购一款合适的试验设备之前,必须考虑到产品试验。

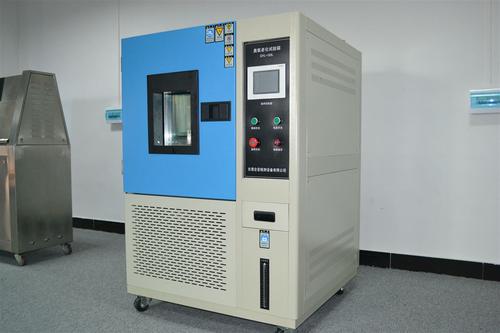

臭氧老化试验



  为提高产品的使用价值和适用性能,臭氧老化试验应运而生。臭氧老化试验箱作为环境模拟加速老化的一项气体腐蚀性试验,对于橡塑类产品可分为动态和静态两种试验方式,根据不同产品使用情况而定。

  臭氧老化试验箱的动态拉伸试验是通过标准规定的专用夹具,将试验两端夹在夹具上,使夹具自动伸缩将试样拉伸和复位,拉伸频率为0.5±0.025Hz,伸长率为0至zui大伸长率之间循环拉伸,规定的臭氧浓度下,夹具循环拉伸和复位并随样品架一起转动进行试验。经过规定的时间后检查试样的龟裂情况。

  臭氧老化试验箱的静态拉伸试验则是将试样伸长到一定的伸长率,一般选择20%,夹具安装在转动的样品架上,样品架转速在(20—25)mm/S之间,在温度为(40±2)℃,相对湿度不大于65%,规定的臭氧浓度下进行试验。经过规定的时间后检查试样的龟裂情况。

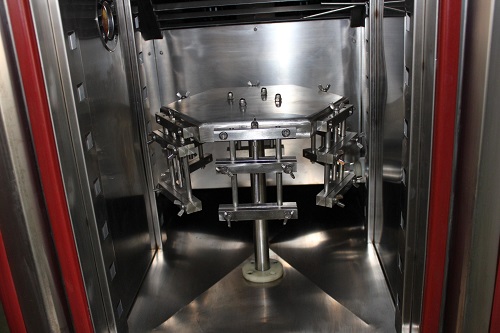

臭氧老化试验



  执行满足标准及试验方法

  GB/T7762-2003硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验方法(ISO1431/2:1982)

  GB/T13642-92硫化橡胶或热塑性橡胶耐臭氧龟裂动态拉伸试验方法(ISO1431/1:1989)
