迈科检测带你解析高加速寿命试验

2021-03-19 11:15

  高加速寿命试验(HALT:Highl Accelerated Life Test)是一种发现早期设计缺陷的试验方法,它通过开展逐级递增的环境应力,加速暴露试验样品的缺陷和薄弱点,再对暴露出的缺陷和故障从设计、工艺和来料等多环节进行分析和改进,以达到提升产品可靠性的目的。

  适用范围

  1、只能提供振动和温度两种应力。

  2、由于振动量级和温变速率的要求,一般试验设备的空间不大。

  3、试验设备空间内工作会造成氧气含量过低(会产生大量氮气),所以高加速寿命试验设备都会有严格的密封要求,必须将设备内的气体直接排出实验室外部。



高加速寿命试验



  工作原理

  温度:

  (1)升温——通过对大功率电阻丝通电进行加热控制,循环风机送风达到试验箱内的。升温,升温速率的大小取决于电阻丝的功率大小

  (2)降温——通过液氮喷射出来汽化吸收周围热量已到达迅速降温。

  振动:利用置物台面下方安装的多个气锤反复敲击来激发置物台面(振动台面)的振动,借助气锤的角度实现3轴向6自由度的振动。振动台面由于结构决定了其振动响应,除了某频段的总体振动量级Grms值可控制外,不能像日常使用的电磁振动台和液压振动台进行频谱形状的控制。

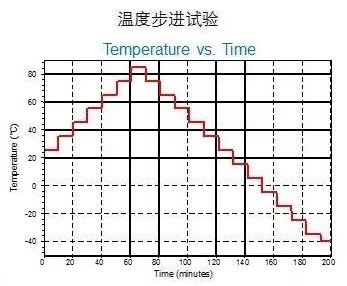

  1、温度步进试验:分为低温步进和高温步进两个试验项目,一般以低温步进优先开展,温度步进建议开始时以10℃每个步进开始,在接近极限时降至5℃一个步进,当失效产生时,降低应力水平。



高加速寿命试验

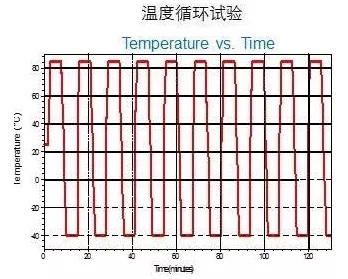

  2、快速温度循环:一般情况下是基于高低温步进极限值温度区间的80%作为温度循环的温度循环温度点,以10℃/min温变率开始进行试验,如果5个循环后没有出现失效,则温变率增加5℃/min继续试验,直到找到温度变化的工作极限。如果在高加速寿命试验箱的极限条件下仍然没有发现失效,则停止温度循环试验。



高加速寿命试验

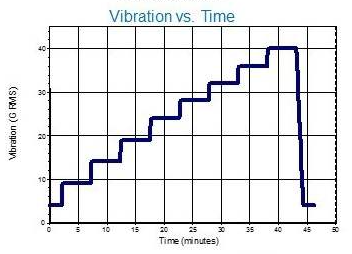

  3、振动步进试验:建议从5Grms开始,步进的步长5Grms,在接近极限时降为2Grms。当失效发生时,降低应力水平,对产品功能进行测试来判读功能是否恢复且满足产品规格。如果退到上一个振动条件,功能一切正常则可以确定大致工作极限振动量级。如需继续提高确定失效振动量级的极限值,则需要进一步降低振动步长进行验证。



高加速寿命试验



  4、综合试验:就是温度与振动综合试验中温度循环试验的高温、低温、温变率和循环数量的条件与前面的温度循环试验条件相同,振动量级的上限为振动步进极限的50%,振动步长为振动工作极限的10%。
