高低温试验箱制冷系统的原理

2021-03-01 16:13

  作为环境试验设备中的核心设备,高低温试验箱应用于各个领域,其工作原理主要由它的冷冻机组控制,通过控制面板客户可以设定试验要求,模拟真实环境,达到试验的效果。

  高低温试验箱用途:该仪器适用于工业产品高、低温的可靠性试验。对电子电工、汽车摩托、航空航天、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温(交变)循环变化的情况下,检验其各项性能指标。

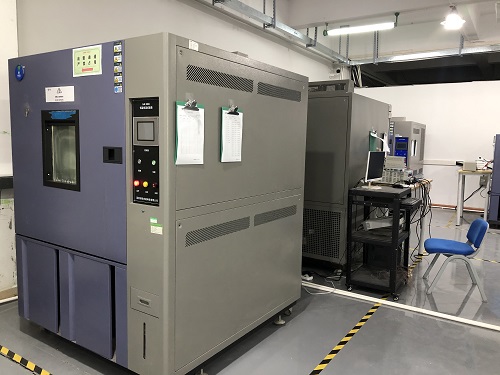

高低温试验箱



  高低温试验箱具有较宽的温度控制范围,其性能指标均达到国家标准GB10592-89高低温试验箱技术条件,适用于按GB2423.1、GB2423.2《电工电子产品环境试验试验A:低温试验方法,试验B:高温试验方法》对产品进行低温、高温试验及恒定温热试验。产品符合GB2423.1、GB2423.2、GJB150.3、GJB150.4、IEC、MIL标准。

  高低温试验箱制冷工作原理:制冷循环采用逆卡若循环,该循环出两个等温过程和两个绝热过程组成,其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了的功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从而达到降温之目的。

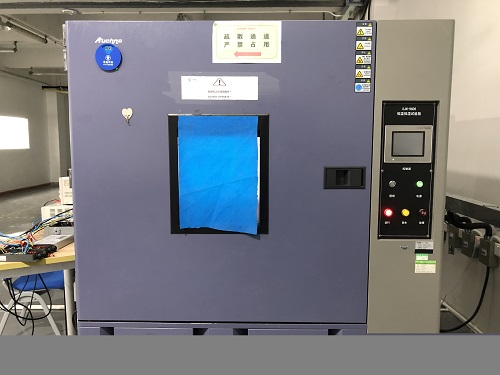

高低温试验箱



  高低温试验箱的制冷系统采用1套法国产泰康全封闭压缩机所组成的单元氟利昂制冷系统。制冷系统的设计应用能量调节技术,既能保证制冷机组正常运行,又能对制冷系统的能耗及制冷量进行有效的调节,使制冷系统保持在最佳的运行状态。

  采用平衡调温(BTC),既在制冷系统在连续工作的情况下,控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量,最终达到一种动态平衡。
