振动试验夹具的一些问题

2021-01-21 14:51

  振动试验是环境可靠性试验中常见的一个试验项目,如今很多领域都需要做这一项试验。那么大家知道吗?做振动试验,夹具是一个很重要的因素,接下来小编就带大家来了解一下振动试验夹具。

  振动试验夹具的用途是什么?

  当试件体积比较小,而且形状比较规则时,试件可以用螺杆、压板的方式把试件牢牢的固定在振动台面衬套螺钉上。但当试件体积较大,而且形状复杂时,就需要制作夹具,让试件安装在夹具上然后固定在振动台面上,将振动台的振动和能量不失真的传递给试件。



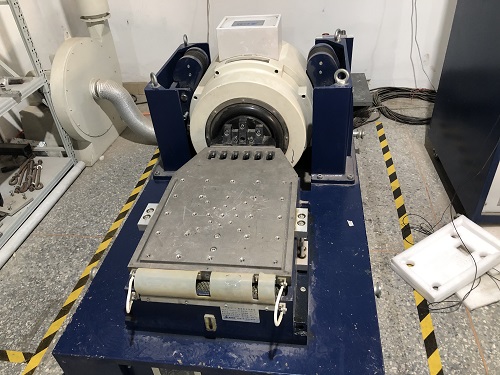

振动试验



  振动试验夹具的要求

  (1)在整个试验频率范围内,夹具的频响特性要平坦,夹具的第一阶固有频率应高于最高试验频率,还应避免发生夹具与产品的共振耦合。

  (2)夹具与产品连接面上的各连接点的响应要尽量一致,以确保试验时激励输入的均匀性。

  (3)夹具的刚度质量比要足够大。

  (4)夹具的阻尼要大,夹具共振时(第一阶固有频率),其品质(放大)因数Q不应大于4。

  (5)夹具的质量最好是试件的2~4倍。通常在估算振动台需要的推力的时,用此比值就行。

  (6)夹具横向运动(指垂直于激振方向)要尽量小。



振动试验



  振动试验夹具的种类

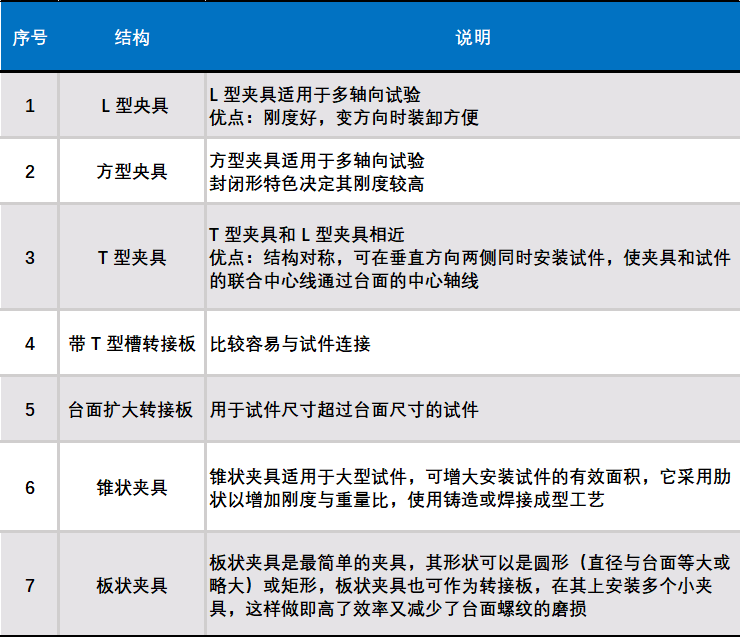

  振动试验常用的夹具有:L型夹具、方型夹具、T型夹具、带T型转接板、台面扩大转接板、锥状夹具、板状夹具。

  由于做振动试验的样品种类繁多,形状也不尽相同,通用的夹具不能满足试验要求的话,就需要工程师根据样品自行设计夹具。
